日前，由漁機所張林等人發明的“一種預真空射流蒸發制冷系統”獲得國家發明專利授權，專利授權號：ZL200910208186.9。

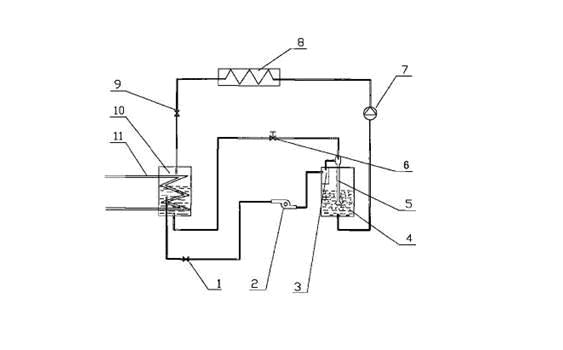

本發明涉及噴射式制冷的一種結構。高壓罐(10)的上方由管路先后經熱交換器(8)、循環泵(7)連接至絕熱低壓罐(4)的底部，射流噴射器(5)的進液管從絕熱低壓罐(4)的上方浸入液體中，射流噴射器(5)的入口端經流量調節閥(6)接至高壓罐(10)的底部，在絕熱低壓罐(4)的內部上方由氣液分離膜隔出一低壓氣腔(3)，低壓氣腔(3)由一根管路連接至射流噴射器(5)的引射入口，低壓氣腔(3)另一根管經高壓真空泵(2)接至高壓罐(10)的底部，高壓罐(10)中設置一套盤管式冷卻系統(11)。

本系統體積緊湊，采用零污染的環保介質制冷劑，可以獲取零度以下的溫度，適用范圍廣、效率高、耗能低、工作可靠、壽命長、維護簡單、可以無級能量調節。
